Проект отопления и котельной коттеджа (п. Малаховка)

Адрес: МО, Люберецкий район, пос. Малаховка
Тип застройки: коттедж
Площадь застройки: 600 м2
Тип системы: автономная котельная для коттеджа
Тип системы отопления: двухтрубная система отопления
Радиаторы: KERMI нижнего подключения и Arbonia стальные трубчатые радиаторы
Запорно регулирующая арматура: Bugatti
Расширительный баки: Reflex
Материал обвязки котельной: медные трубы KME
Материал трубопроводов системы отопления: медные трубы KME и металлопластиковые трубы KERMI
Котел: газовый Viessmann - Vitogas 100-F 60 кВт
Водонагреватель: косвенного нагрева Viessmann-Vitocell 300 л.
Распределительный коллектор: медный

Проектирование включает в себя:
1) Пояснительную записку
2) Расчет тепловой мощности и подбор источника теплоснабжения
3) Схемы системы отопления, места для установки радиаторов, котла, и другого отопительного оборудования
4) Схемы систем водоснабжения и канализации;
5) Чертеж котельной в 3D (трехмерном пространстве)
6) Детальную спецификацию оборудования


Принципиальная схема котельной Viessmann - Vitogas 100-F
Принципиальная схема котельной Viessmann - Vitogas 100-F

Котельная (общий вид) Viessmann - Vitogas 100-F
Котельная (общий вид) Viessmann - Vitogas 100-F

Котельная (вид спереди) Viessmann - Vitogas 100-F
Котельная (вид спереди) Viessmann - Vitogas 100-F

Водонагреватель косвенного нагрева Viessmann-Vitocell 300 л.
Водонагреватель косвенного нагрева Viessmann-Vitocell 300 л.

Гребенка отопления на 5 выходов
Гребенка отопления на 5 выходов

Гребенка отопления по проекту
Гребенка отопления по проекту

Смонтирована котельная по проекту
Смонтирована котельная по проекту

Распределительный коллектор медный
Распределительный коллектор медный

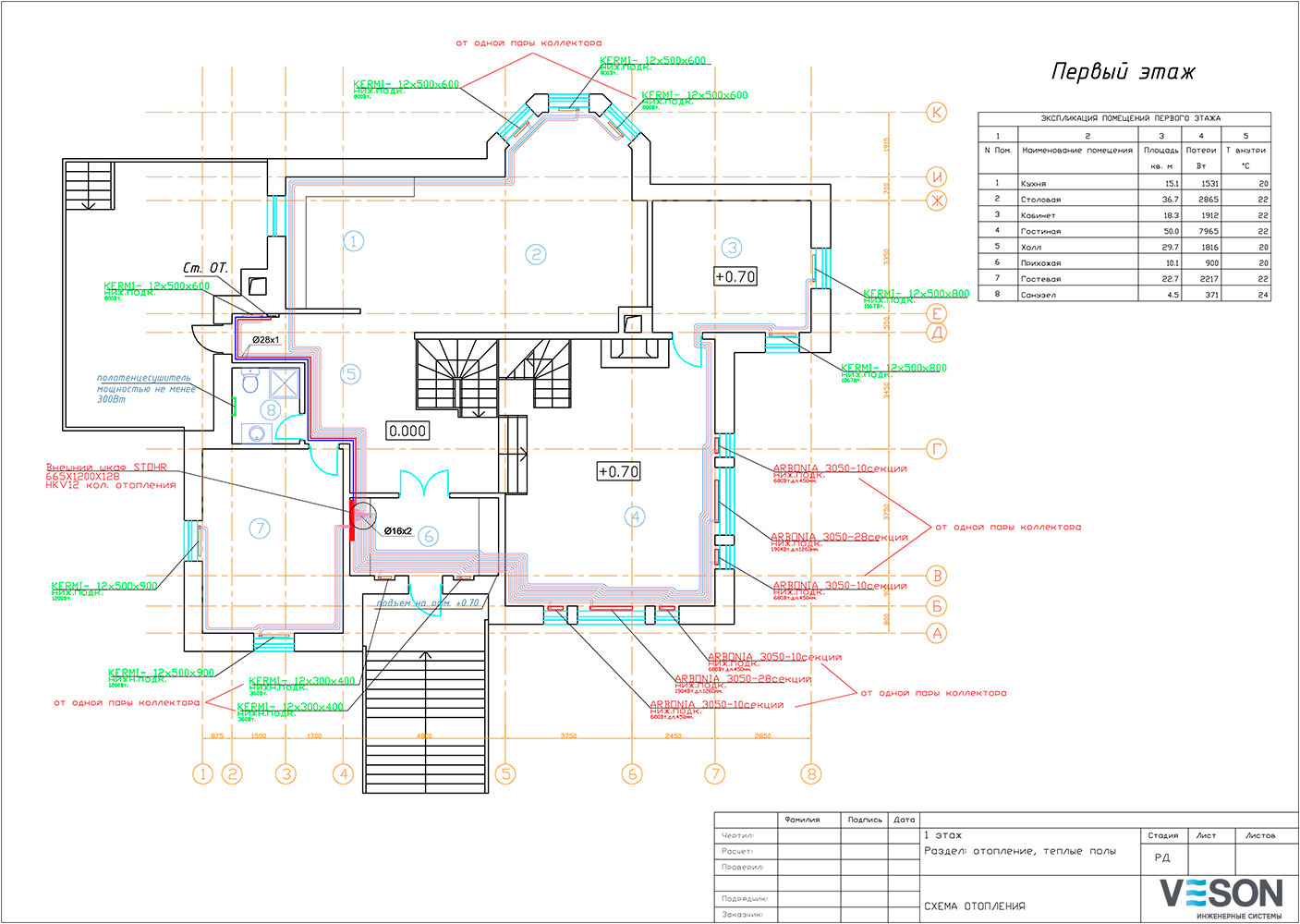

Система отопления. План первого этажа.
Система отопления. План первого этажа.

Аксонометрическая схема системы отопления
Аксонометрическая схема системы отопления

Теплые полы. План первого этажа.
Теплые полы. План первого этажа.
